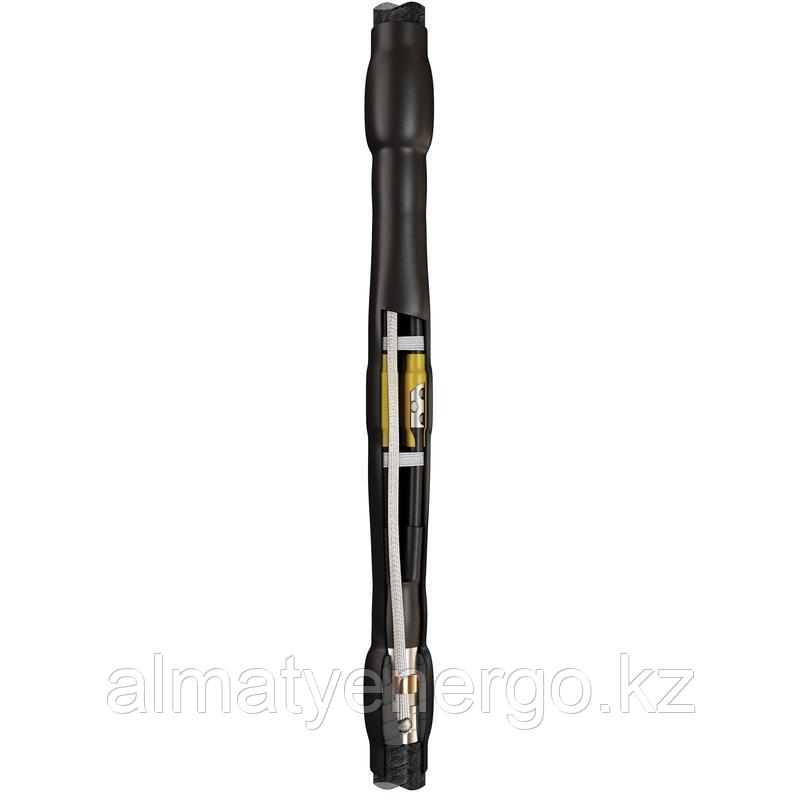

Соединительная кабельная муфта д/кабелей «нг-LS» с бумажной или пластмассовой изоляцией до 1кВ 4СТп-1-150/240

Звоните нам по телефону +77775576868

Или пишите в Whatsapp

• Предназначены для соединения 4-х жильных кабелей:
• с бумажной маслопропитанной или пластмассовой изоляцией
• с броней или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг, СБШнг
• Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006

Назначение: соединение четырехжильных кабелей Цвет: - Единица измерения: шт Вес нетто: 2,1 Длина ед.товара (см): 11 ,5 Ширина ед.товара (см): 18 Высота ед.товара (см): 15 Гарантийный срок эксплуатации (лет): 5 Технические характеристики: Тип муфты: Соединительная Технология монтажа: термоусаживаемая Рабочее напряжение, до (кВ): 1 Сечение жил, мм²: 15 |185|24 Количество жил в кабеле: 4 Изоляция кабеля: Бумажно маслопропитанная Тип установки: В кабельных каналах и грунте Опции: нг (не поддерживает горение)|LS (Low Smoke) Тип кабеля: без брони|с броней Комплектация: без болтовых соединителей Температура эксплуатации, ˚С: -5 ...+5 Марки монтируемых кабелей: ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв/ (А)СБ2лШв/ ААШнг/ СБШнг
