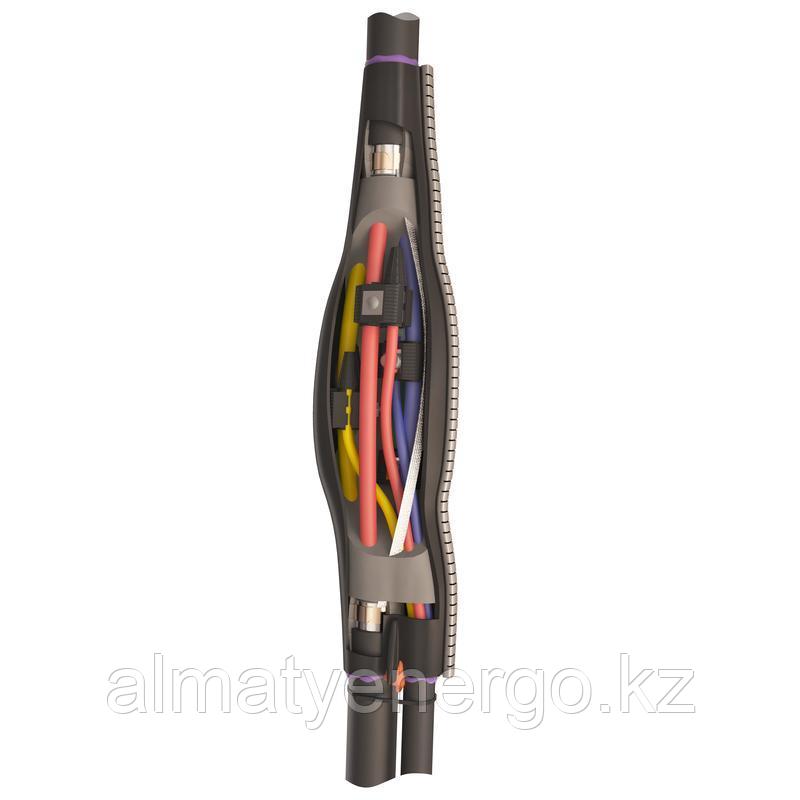

Ответвительная кабельная муфта для кабелей с пластмассовой изоляцией до 1кВ 4ПТО-1-50/95-4/35

Звоните нам по телефону +77775576868

Или пишите в Whatsapp

• Предназначены для ответвления 4-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней и без брони
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
• Ответвление от магистрального кабеля осуществляется при помощи прокалывающих зажимов ЗПО «КВТ». Для монтажа ответвлений не требуется зачистка изоляции на магистральном и ответвительном кабелях
• Заполнение внутреннего междужильного пространства специальной мастикой обеспечивает дополнительный контур герметизации, а также выравнивает резкие перепады геометрической формы муфты после монтажа
• Восстановление оболочки кабеля осуществляется при помощи термоусаживаемой ремонтной манжеты ТРМ «КВТ» с металлическим замком и специальным покрытием - термоиндикаторной краской на внешней поверхности
• Термоиндикаторная краска, нанесенная на внешнюю поверхность манжеты, при нагреве и усадке меняет цвет с зеленого на черный
• Термоплавкий клей, нанесенный на внутреннюю поверхность манжеты, обеспечивает полную герметизацию муфты после монтажа
• Герметизация места выхода ответвительного кабеля из муфты осуществляется при помощи клипс КТ «КВТ» с термоплавким клеем
• Для магистральных кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления и провод перемычки
• Инструмент для монтажа: пропановая горелка ПГ (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006

Назначение: ответвление 4-хжильных кабелей Цвет: - Единица измерения: шт Вес нетто: 2,76 Длина ед.товара (см): 71 Ширина ед.товара (см): 16 Высота ед.товара (см): 15 Гарантийный срок эксплуатации (лет): 5 Технические характеристики: Тип муфты: Ответвительная Технология монтажа: термоусаживаемая Рабочее напряжение, до (кВ): 1 Сечение жил, мм²: 4|6|1 |25|35|5 |7 |95 Количество жил в кабеле: 4 Изоляция кабеля: Пластмассовая Тип установки: В кабельных каналах и грунте Тип кабеля: без брони|с броней Комплектация: без болтовых соединителей Температура эксплуатации, ˚С: -5 ...+5 Марки монтируемых кабелей: (А)ВБбШв/ (А)ПвБбШв/ (А)ПвБбШп/ (А)ВБВ/ (А)ВВБ/ (А)ВВБГ/ (А)ПвКШв/ (А)ПвКШп/ (А)ВВГ/ (А)ПвВГ/ NYM/ NYY
