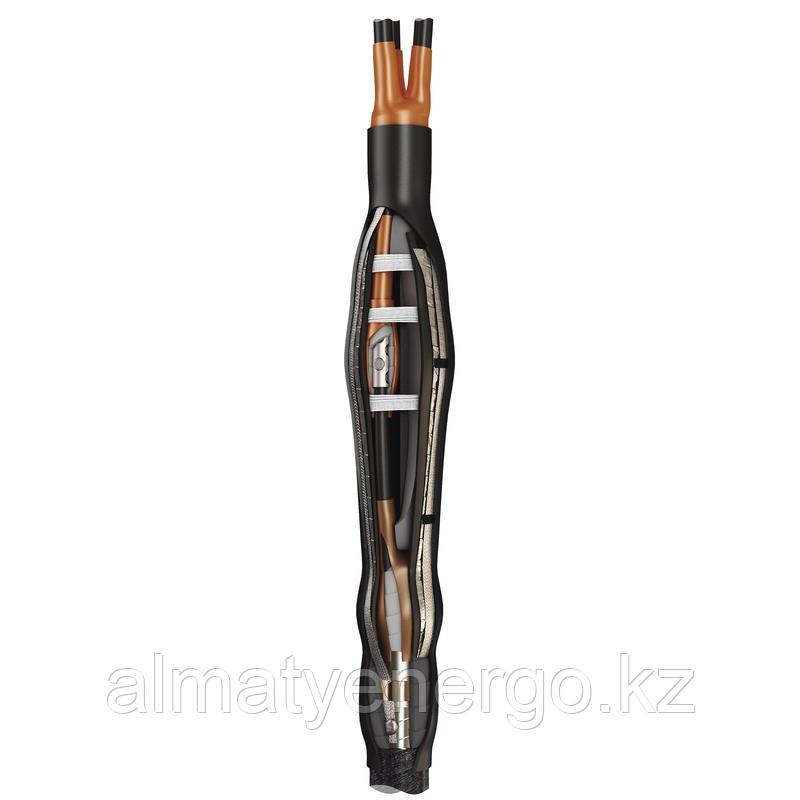

Муфта переходная (1П+3Б)СПТ-10-70/120(Б)

Звоните нам по телефону +77775576868

Или пишите в Whatsapp

• Предназначены для соединения
• одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
• Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой
• В комплект переходной муфты входит 3 болтовых соединителя с внутренней стопорной перегородкой
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
• Инструмент для монтажа:
• пропановая горелка ПГ (КВТ)
• набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-047-97284872-2011

Назначение: соединение одножильных кабелей с изоляцией из сшитого полиэтилена с трехжильным кабелем с бумажной маслопропитанной изоляцией Цвет: - Единица измерения: шт Вес нетто: 5,3 Длина ед.товара (см): 122 Ширина ед.товара (см): 16 Высота ед.товара (см): 15 Гарантийный срок эксплуатации (лет): 5 Технические характеристики: Тип муфты: Переходная Технология монтажа: термоусаживаемая Рабочее напряжение, до (кВ): 1 Сечение жил, мм²: 7 |95|12 Количество жил в кабеле: 3 Изоляция кабеля: Сшитый полиэтилен|Бумажно маслопропитанная Тип установки: В кабельных каналах и грунте Тип кабеля: без брони|с броней Комплектация: с болтовыми соединителями Температура эксплуатации, ˚С: -5 ...+5 Марки монтируемых кабелей: (А)ПвВ/ (А)ПвПу/ (А)ПвПуг/ (А)ПвПг/ (А)ПвП2г/ (А)ПвПу2г/ (А)ПвБП/ (А)ПвБВ/ ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв
