Борьба с гальванической коррозией или технологии присоединения алюминия к меди
По своей электропроводимости алюминий значительно уступает меди, серебру и золоту, поэтому алюминиевая кабельная жила в сравнении с медной обладает более слабой способностью выдерживать длительные токовые нагрузки, что приходится компенсировать увеличением ее сечения. К недостаткам алюминия можно отнести его быструю окисляемость на открытом воздухе, в результате чего на поверхности проводника образуется тугоплавкая (с температурой плавления около 2000°С) окисная плёнка, обладающая высоким сопротивлением и плохо проводящая электрический ток.
Помимо этого в энергетике существует проблема подключения кабелей с алюминиевыми жилами к медным шинам электрических шкафов и медных устройств. Это связано с разными электрохимическими потенциалами меди и алюминия, которые, в свою очередь, под воздействием влажной агрессивной внешней среды образуют гальваническую пару. В результате электрокоррозии ухудшается качество контакта, как следствие, происходит нагрев места соединения и потеря электроэнергии. По этой причине контактные соединения Al и Cu необходимо защищать от проникновения влаги специальными пастами или наносить на них дополнительное покрытие (как правило — олово) для избегания прямого контакта двух разнородных металлов.
Cu2++2e = Cu | E = 0,34B
Al3++3e = Al | E = -1,66B
На практике существуют следующие варианты присоединения алюминиевого наконечника к медной шине:
- Наиболее грамотным и профессиональным является монтаж с использованием биметаллических алюмомедных наконечников, контактная часть лопатки которых изготавливается из электротехнической меди, а хвостовик — из алюминия. Среди всех возможных модификаций алюмомедных наконечников наиболее надежными являются наконечники, изготовленные по технологии сварки трением
- Применение дополнительной прокладки в виде оцинкованной стальной шайбы уменьшает вероятность образования гальванической пары Al-Cu. Однако, использование стали с ее низкой электропроводимостью негативно сказывается на качестве контакта
- Абсолютно недопустимым, но, к сожалению, иногда используемым способом является прямое подключение алюминиевого наконечника к медной шине Однако помимо вышеупомянутых допустимых и недопустимых способов присоединения алюминиевых наконечников к электрическим аппаратам с медными шинами существует еще один экономный, практичный и профессионально грамотный метод монтаж с применением алюмомедной шайбы ШАМ (КВТ)

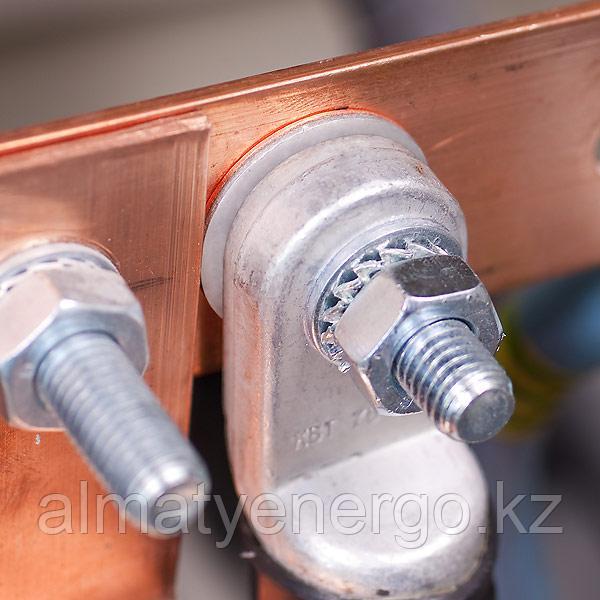

- Для обеспечения безопасного и долговечного подключения алюминиевых наконечников к медным шинам, во избежание прямого гальванического контакта, а также снижения себестоимости конструкции рекомендовано использование специальных алюмомедных шайб ШАМ производства электротехнического завода КВТ в качестве биметаллической прокладки между медной шиной и контактной лопаткой алюминиевого наконечника.
Использование данного продукта позволяет:
- Предотвратить гальваническую коррозию
- Полностью ликвидировать потери электроэнергии, возникающие при протекании процесса электротехнической коррозии между алюминием и медью
- Избежать перегревания места соединения
- Обеспечить быстрый и удобный монтаж за счет несложной конструкции
- Охватить несколько типоразмеров как алюминиевых, так и медных наконечников и шин
- Найти достойную и экономически выгодную альтернативу алюмомедным наконечникам
- Сравнение различных типов алюмомедных наконечниковОдной из основных проблем энергетики, возникающей при подключении электрических соединений, является электрохимический процесс, происходящий при длительном взаимодействии Cu и Al. Например, при подключении кабелей с алюминиевыми жилами к электрическим аппаратам с медными шинами. В процессе их эксплуатации возникает электрохимическая разность потенциалов между металлическими поверхностями (у Al этот потенциал составляет -1.66 В, а у Cu + 0.337 В), иначе — гальваническая пара.Сравнение различных типов алюмомедных наконечников
