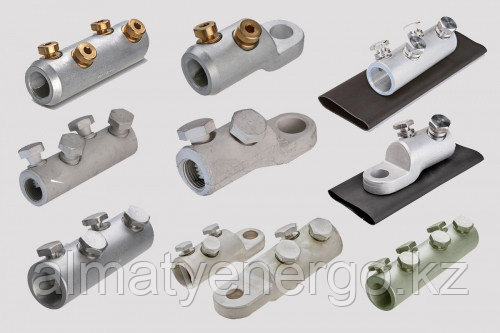

Болтовые наконечники и соединители

Особенности и характеристики
Процесс установки данных изделий очень прост. Кабель прижимается болтами, которые имеют срывные головки. Изготавливаются они из особого сплава, которые не дает образовываться оксидной пленке.
Болтовые наконечники и соединители применяются в двух сферах:
- оконцевание жил кабеля, изготовленных из алюминия или меди;
- соединение кабеля с токоведущей шиной.
Для устойчивого контакта основание болта покрывается токопроводящей смазкой. От особенностей конструкции и технических характеристик болта всецело зависит, насколько качественно и надежно будет соединен наконечник или соединитель с кабелем. А от качества соединения зависит работа и функциональность всей кабельной сети.
Болтовые наконечники
При работе болт закручивается непосредственно в наконечник. На определенном уровне затяжки головка болта отсоединяется. Болтовые наконечники изготавливаются из сплава, которые отличается прочностью и отличным сопротивлением коррозии. Сам болт изготавливается из подобного материала. Для разных диаметров сечения кабеля используются наконечники одного и того же размера. Это достигается за счет того, что изначально наконечник подгоняется под самое большое сечение. Уже в процессе работы болт закрепляет жилу кабеля и способствует появлению хорошего контакта. Болтовые наконечники обычно применяются для работы с круглыми и секторными кабелями.
Чтобы уменьшить разрушение или коррозию соединения, которые могут возникнуть в местах соприкосновения наконечника и кабеля, изделие покрывают антикоррозийной смазкой.
Болтовые соединители
Их назначение – соединять кабель с токопроводящей шиной. Соединение возможно благодаря закручиванию болта в соединитель. На определенной затяжке головка болта отсоединяется, тем самым надежно фиксируя жилу кабеля внутри соединителя. Эти изделия изготавливают из того же материала, что и болтовые наконечники.
Конструкция того и другого изделия практически одинакова. Но есть и отличие. Внутри соединителя есть перегородка, которая выполняет роль своеобразного стопора, то есть определяет, на какой глубине находится жила.
Специалисты дают несколько советов по установке болтовых наконечников и соединителей:
1. Для начала нужно выбрать нужный наконечник/соединитель. Каким он будет, определяет величина напряжения, вид изоляции и сечение кабеля.
2. Кабель нужно почистить от изоляции на то расстояние, на которое кабель будет заходить в устройство.
3. Дальше идет процесс заведения кабеля в наконечник/соединитель. Болты нужно закрутить до полного закрепления жил кабеля.
4. При работе нужно придерживать наконечник/соединитель с помощью специального устройства (струбцины). Это защитит кабельную жилу от искривления.
