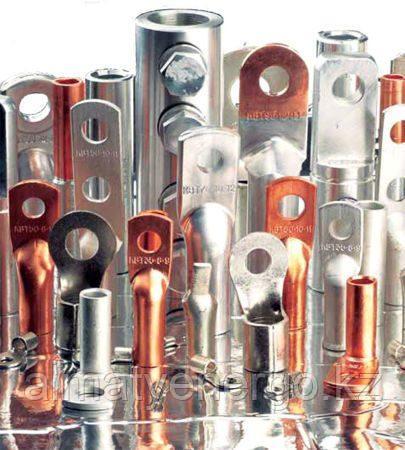

Механическая прочность силовых наконечников по мировым стандартам
| Сечение проводника |
AWG | диаметр мм² | Усилие на разрыв (N) | |||
|---|---|---|---|---|---|---|
| алюминий | медь | медь | медь | |||
| ЕС | США | |||||
| DIN EN 61238-1 release 3/2004 |
UL 486 | MIL-T-7928 | ||||
|
2,5мм² |
14 | 2,08 | • | 230 | 222 | 311 |
|
4мм² |
12 | 3,31 | • | 310 | 311 | 489 |
|
6мм² |
10 | 5,27 | • | 360 | 355 | 666 |
|
10мм² |
8 | 8,35 | • | 600 | 400 | 999 |
|
16мм² |
6 | 13,3 | 640 | 960 | 444 | 1333 |
|
25мм² |
4 | 21,2 | 1000 | 1500 | 622 | 1777 |
|
35мм² |
2 | 33,6 | 1400 | 2100 | 800 | 2443 |
|
50мм² |
0 | 53,4 | 2000 | 3000 | 1111 | 3109 |
|
70мм² |
00 | 67,5 | 2800 | 4200 | 1333 | 3332 |
|
95мм² |
000 | 85 | 3800 | 5700 | 1555 | 3665 |
| • | 0000 | 107,2 | • | • | 1999 | 3887 |
|
120мм² |
250МСМ | 127 | 4800 | 7200 | • | • |
|
150мм² |
300МСМ | 152 | 6000 | 9000 | • | • |
|
185мм² |
350МСМ | 177 | 7400 | 11100 | • | • |
|
240мм² |
500МСМ | 253 | 9600 | 14400 | • | • |
|
300мм² |
600МСМ | 304 | 12000 | 18000 | • | • |
